MBBR Crodo Italy Fine Bubble Retrievable Aeration

Quando un produttore di bevande analcoliche di Crodo, Italia, ha avuto la necessità di ridurre il carico organico nel trattamento biologico esistente, il team ha implementato una moderna soluzione MBBR (Moving Bed Biofilm Reactor) progettata per garantire elevate prestazioni di trattamento e affidabilità operativa nel lungo periodo. In collaborazione con Depur Padana Acque S.r.l. (DPA) come EPC contractor, SSI Aeration ha supportato un progetto che combinava media EEVE700L, diffusori a bolle fini, griglie di ritenzione e un sistema di aerazione retraibile — una configurazione descritta come la prima installazione MBBR in Italia ad integrare tutti questi elementi insieme.

L’impianto necessitava di un upgrade della fase iniziale del trattamento per ridurre BOD₅ e COD prima dello stadio biologico esistente, preparandosi al contempo all’aumento delle portate previsto in una seconda fase operativa.

Portate di progetto delle acque reflue:

• Fase 1: 1.214 m³/giorno
• Fase 2: 1.700 m³/giorno

L’upgrade MBBR è stato progettato attorno a un robusto pacchetto di aerazione e media, sviluppato per massimizzare il trasferimento di ossigeno e semplificare la manutenzione.

Componenti principali del sistema:

• 396 m³ di media SSI EEVE700L
• Due griglie di ritenzione
• 800 diffusori a bolle fini ECD270-PTFE
• Alimentazione aria tramite blowers in due fasi:
  • Fase 1: 3.400 Nm³/h
  • Fase 2: 4.000 Nm³/h

Punti chiave dell’integrazione di processo:

• Acque reflue pompate nell’MBBR tramite pompe sommergibili
• Regolazione del pH tra 7,0 e 7,5 con monitoraggio della portata

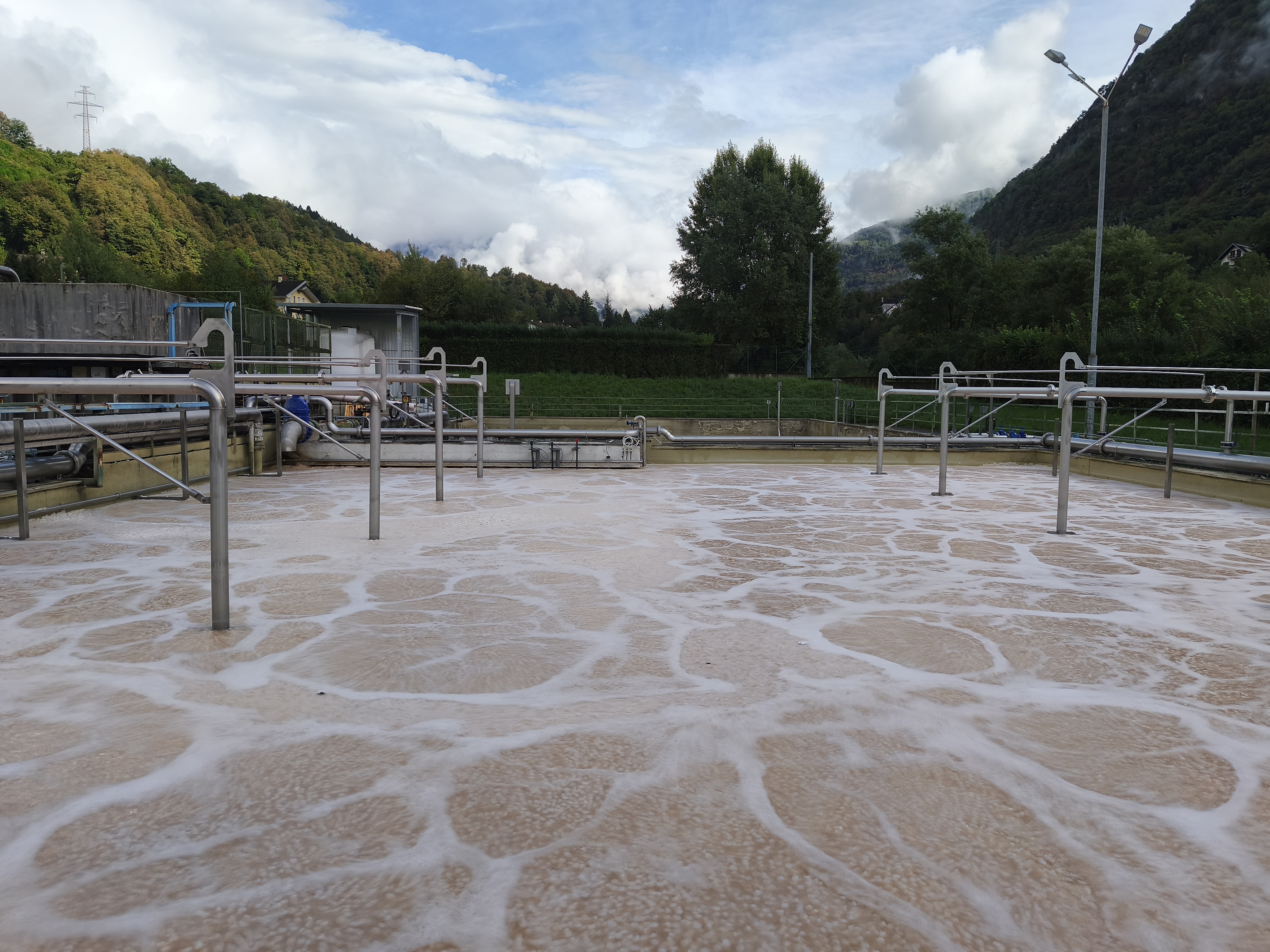

Le prestazioni del sistema di aerazione di questo progetto sono state attribuite alla scelta di utilizzare diffusori a bolle fini invece dei tradizionali sistemi a bolle grosse, migliorando l’efficienza di trattamento e riducendo il fabbisogno d’aria.

Come documentato:

• I sistemi a bolle fini possono raggiungere uno SOTE di circa il 6,8%, rispetto a circa il 2,75% dei sistemi a bolle grosse
• Le bolle più piccole aumentano la superficie totale disponibile per il trasferimento di ossigeno, consentendo di trasferire più ossigeno con meno aria
• Il media SSI EEVE700L è progettato per lavorare in modo ottimale con diffusori a bolle fini, massimizzando la compatibilità del sistema

Dati operativi rilevati sul campo:

• Aria minima per una corretta miscelazione: 7,5 Sm³/m²·h
• Valore reale (Fase 1): ~9,0 Sm³/m²·h

Il progetto evidenzia che soluzioni alternative possono richiedere intensità di aerazione significativamente superiori (esempio riportato: 15 Sm³/m²·h), con un impatto rilevante sui costi operativi lungo la vita utile dell’impianto, stimata in 20–30 anni.

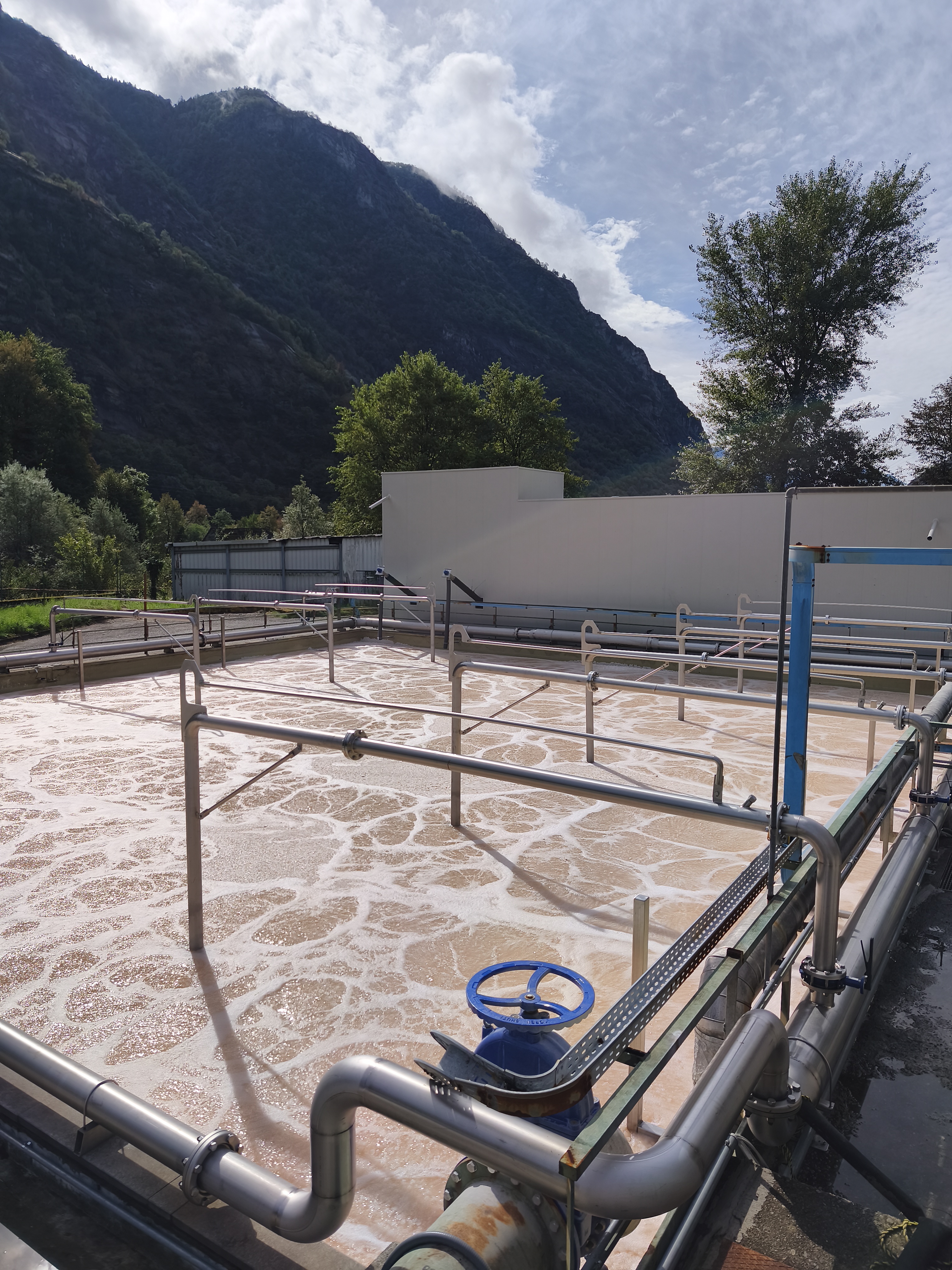

L’upgrade MBBR ha consentito di raggiungere la qualità dell’effluente richiesta, offrendo al cliente la flessibilità operativa necessaria per il futuro aumento delle portate. L’approccio con aerazione a bolle fini ha ridotto il fabbisogno d’aria rispetto ai tipici sistemi a bolle grosse, mentre il sistema di aerazione retraibile semplifica la manutenzione senza necessità di svuotare la vasca.

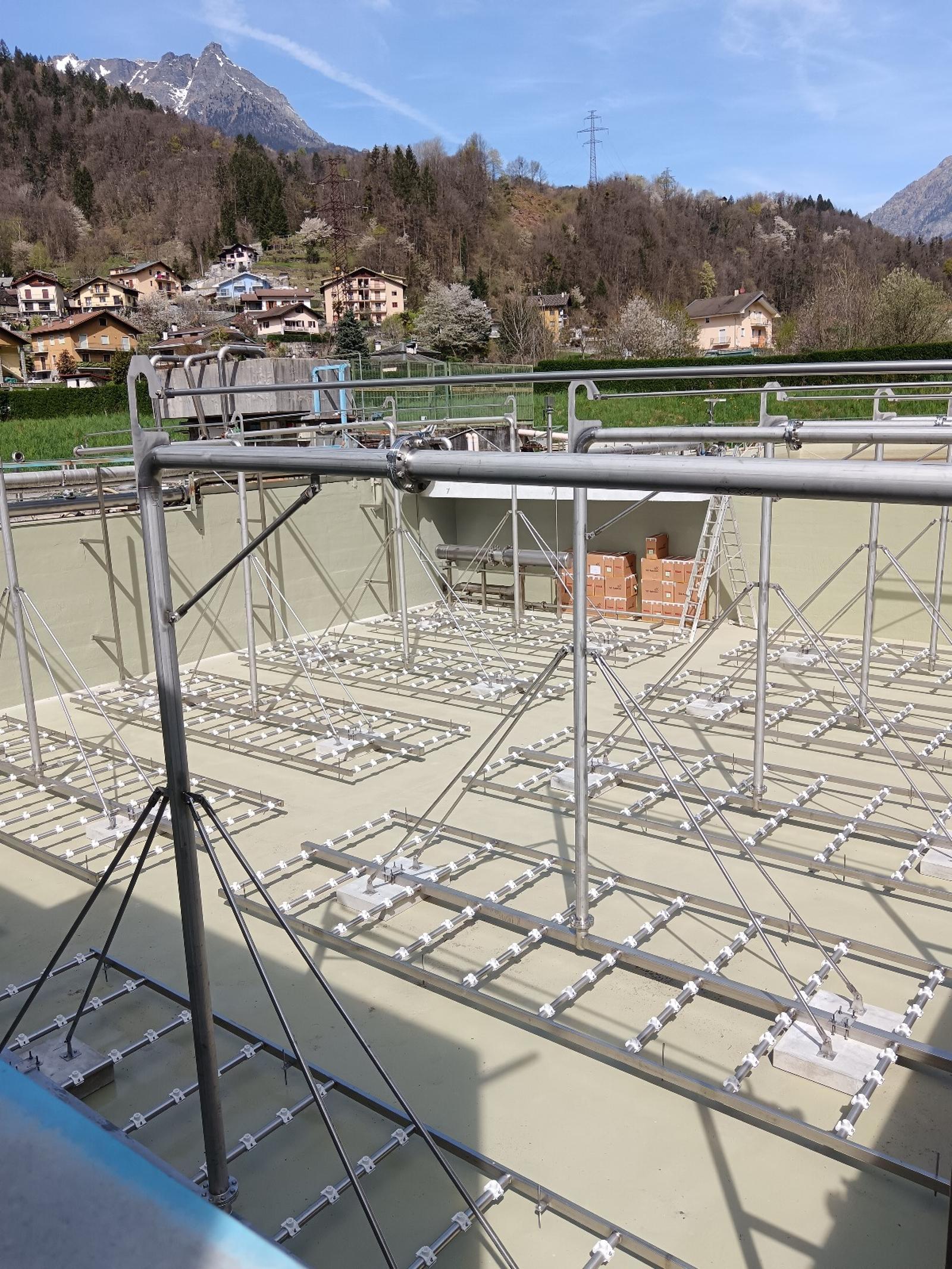

L’installazione includeva un sistema di aerazione retraibile (removibile), progettato per ridurre i tempi di fermo impianto e semplificare gli interventi.

Benefici documentati:

• Accesso “lift-out” senza svuotamento della vasca MBBR, facilitando pulizia/sostituzione e ispezioni con tempi di fermo minimi
• Risposta più rapida a intasamenti dei diffusori, danni meccanici o squilibri nella distribuzione dell’aria
• Maggiore facilità per upgrade futuri (ad esempio cambio della tipologia di diffusore o modifica della densità di aerazione)
• Migliori prestazioni energetiche nel lungo periodo grazie alla possibilità di monitorare e mantenere i diffusori in condizioni ottimali

Dopo la ricostruzione, l’impianto ha raggiunto la qualità dell’effluente richiesta, mantenendo una riserva di capacità di processo sufficiente per gestire l’aumento di portata previsto nella Fase 2, supportato dalla presenza di un’unità DAF e di un post-trattamento tramite filtro a dischi.

Panoramica del progetto

• Località: Crodo, Italia (produzione industriale di bevande analcoliche)
• EPC contractor: Depur Padana Acque S.r.l.
• Prima spedizione: 10 marzo 2025
• Media MBBR: 396 m³ EEVE700L
• Diffusori: 800 diffusori a bolle fini ECD270-PTFE
